[쿠버네티스 어나더 클래스 (지상편) - Sprint 2] 10. 손 쉽게 DevOps 환경을 구축하는 방법 (강의를 보고)


* 본 게시물은쿠버네티스 어나더 클래스 (지상편) - Sprint 1, 2강의와 강의 자료를 바탕으로 작성되었습니다.


빌드/배포의 전체 흐름

• 작업 전, 미리 준비되어야 하는 것
  • 프로젝트와 DockerFile, k8s의 YAML 파일이 포함된 원격 저장소(Github 등)
  • DockerHub 계정
  • 실행 중인 Master Node

1. CI/CD를 위한 서버를 구축 (강의에서는 Vagrant를 이용한 Provisioning방식으로 진행)

   • Git (원격 저장소의 파일을 가져오기 위함)
   • Docker (프로젝트 실행 파일을 컨테이너 이미지로 빌드하여 DockerHub에 업로드하기 위함)
   • OpenJDK, Gradle (프로젝트를 빌드하여 실행 파일로 만들기 위함)
   • Jenkins (프로젝트의 빌드와 배포를 자동화해주는 툴)
2. Jenkins에는 2개의 빌드 프로젝트와 1개의 배포 프로젝트가 만들어짐
   • 프로젝트를 실행 파일(jar)로 빌드하는 프로젝트
   • 실행 파일(jar)를 컨테이너 이미지로 빌드해 Docker Hub에 업로드하는 프로젝트
   • yaml파일을 가져와 kubectl로 Master Node에 배포 명령을 내리는 프로젝트



CI/CD 환경 구성

• 사전 작업
  • Vagrant를 통해 VirtualBox에 Guest OS를 올리고 필요한 앱을 설치

Jenkins 초기 설정

• 초기 비밀번호 확인

# 출력되는 초기 비밀번호 복사
cat /var/lib/jenkins/secrets/initialAdminPassword

• Jenkins 대시보드(http://192.168.56.20:8080/login)에 접속해 비밀번호 입력

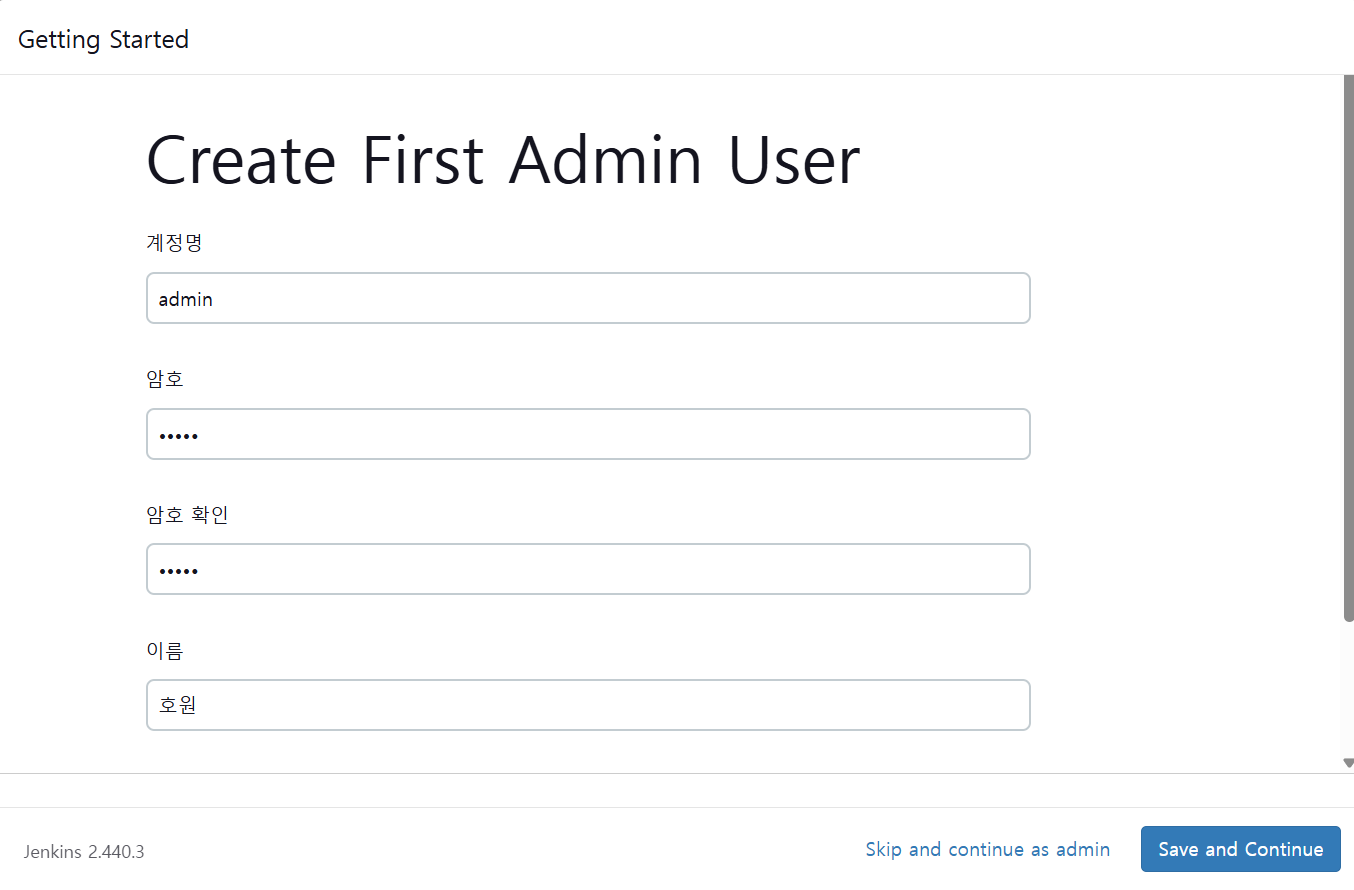

• 권장하는 플러그인 설치를 모두 마치고, Admin 사용자 생성

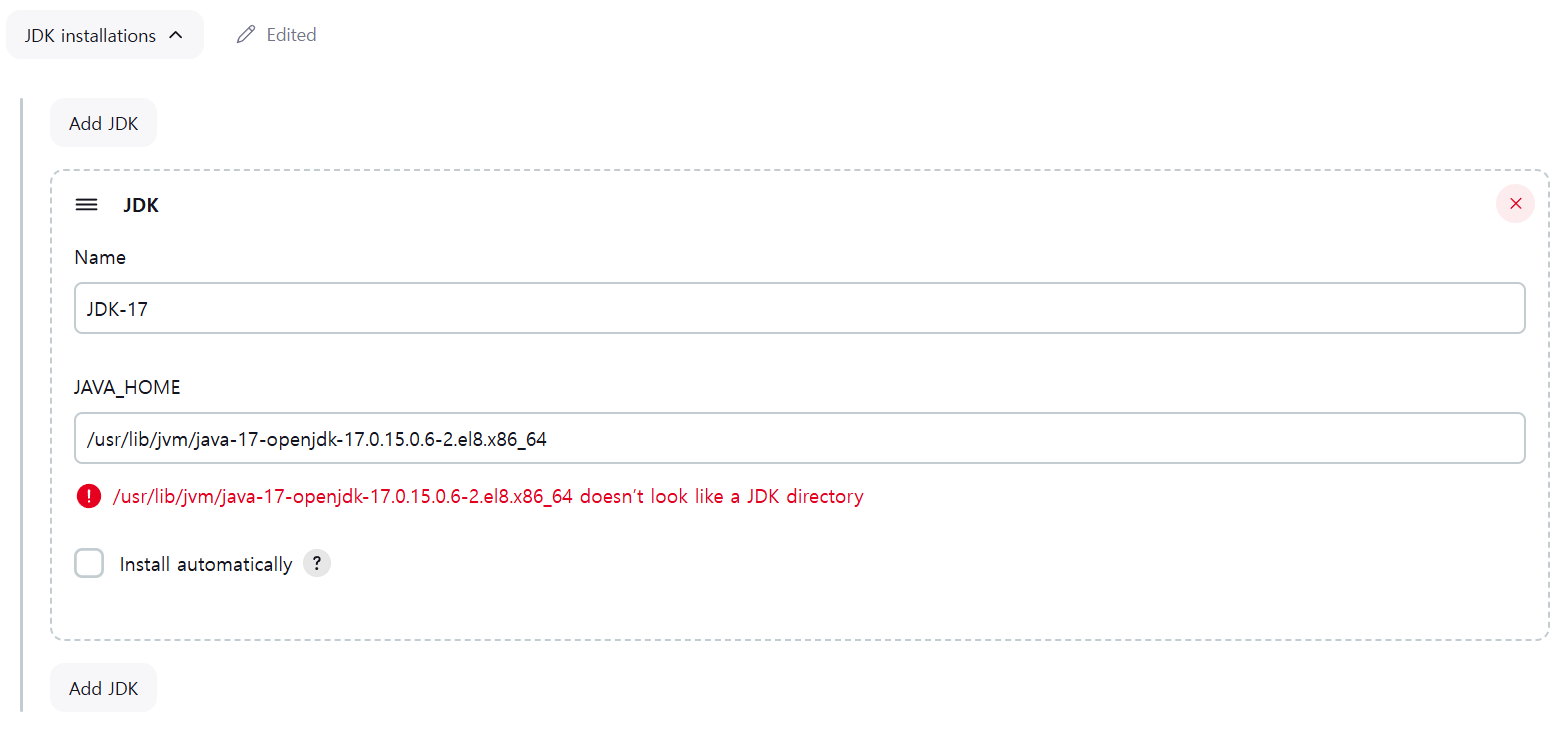

• JDK 설정
  Dashboard > Jenkins 관리 > Tools > JDK  Installations

#  아래 경로를 '/bin/java'를 제외하고 복사하여 JAVA_HOME에 작성
find / -name java | grep java-17
# /usr/lib/jvm/java-17-openjdk-17.0.15.0.6-2.el8.x86_64/bin/java

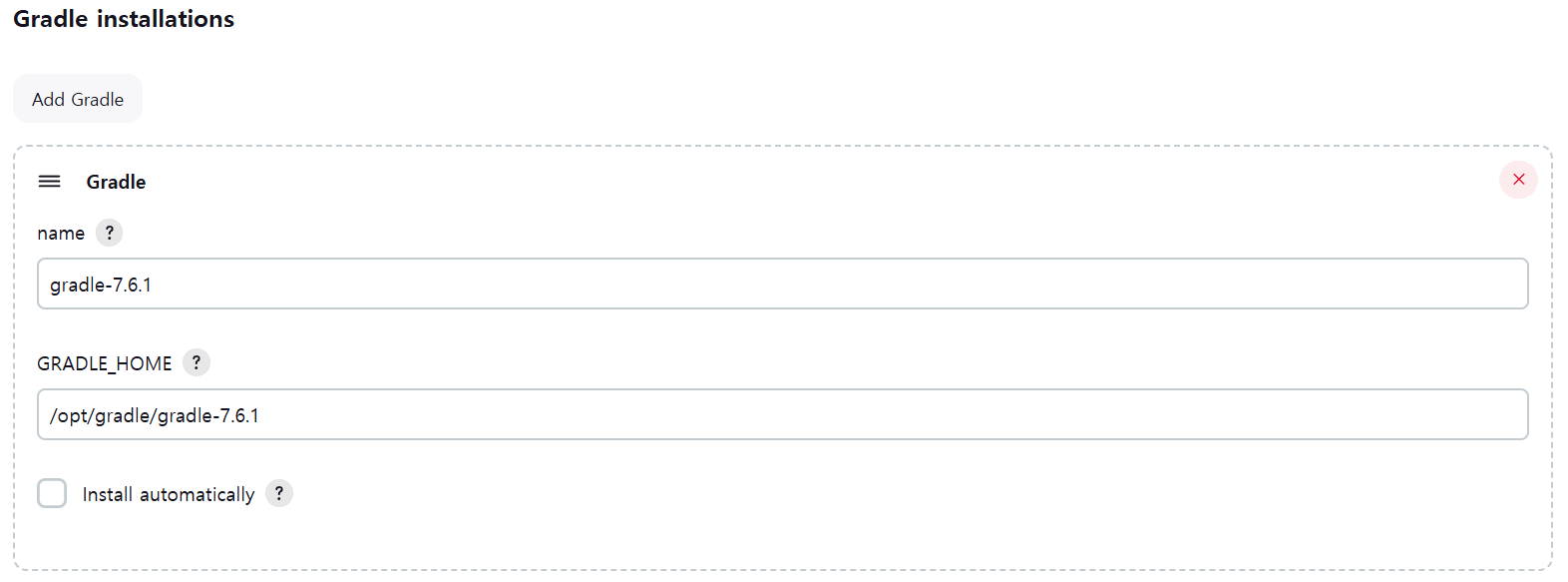

• Gradle 설정
  Gradle Installations > Install automatically(해제) > 수동으로 설치한 Gradle 경로를 지정



Docker 설정

• Jenkins에서 Docker를 사용할 수 있도록 설정

# Jenkins가 Docker를 사용할 수 있도록 권한 부여
chmod 666 /var/run/docker.sock
usermod -aG docker jenkins

# Jenkins 사용자로 변경
su - jenkins -s /bin/bash

# 자신의 DockerHub로 로그인 (username & password)
docker login

* (주의! /var/lib/jenkins/.docker/config.json에 로그인 정보가 저장되는데, 디스크에 저장되어 있어 위험하기 때문에 나중에 Jenkins Pipeline Plugin에서 따로 설정해줘야 함)


Master Node에서 인증서 복사

• Jenkins에서 kubectl을 이용해 배포해야 하므로, 인증서가 필요함

# 인증서를 저장할 디렉터리 생성
mkdir ~/.kube

# Master Node에서 인증서를 복사
scp root@192.168.56.30:/root/.kube/config ~/.kube/

# 인증서 확인을 위해 kubectl로 Pods 조회
kubectl pods -A



Jenkins 빌드/배포 파이프라인을 위한 스크립트 작성

1. 프로젝트 빌드

Jenkins 대시보드 > 새로운 Item > Freestyle project

• Github project URL 등록

• Git Repo와 빌드할 Branch 지정

• Build Steps 설정

실습 프로젝트는 Gradle 프로젝트로 Gradle을 이용해 빌드할 수 있도록 지정하고, Tasks에서 빌드 전에 기존 빌드된 파일을 지울 수 있도록 스크립트를 추가

# 빌드되어 생성된 jar 파일 확인
ls /var/lib/jenkins/workspace/2121-source-build/build/libs



2. 프로젝트 빌드

Jenkins 대시보드 > 새로운 Item > Freestyle project

• DockerFile이 포함된 Github project URL을 등록
• DockerFile이 포함된 Git Repo URL을 등록하고, 빌드할 Branch를 지정
  • 실습 프로젝트에는 Repo에 여러 디렉터리를 포함하고 있어, DockerFile만 가져오기 위해 디렉터리를 지정
    Sparse Checkout paths를 추가해 Repo의 DockerFile이 있는 경로를 추가

• Build Steps 설정
  이전에 빌드한 실행 파일을 현재 프로젝트의 디렉터리로 가져와 컨테이너 DockerFile을 통해 컨테이너 이미지 빌드를 진행하고 Docker Hub에 업로드

# 빌드 성공 후, 아래의 명령어를 통해 파일을 확인할 수 있음
ls /var/lib/jenkins/workspace/2121-container-build/2121/build/docker



3. 배포

Jenkins 대시보드 > 새로운 Item > Copy from (컨테이너 빌드 프로젝트) << 이전 프로젝트와 구성이 비슷하기 때문에 복사

• k8s 배포에는 yaml 파일이 필요하므로, Sparse Checkout paths에 Repo의 Yaml 파일 위치를 지정
• Build Steps 설정

# 복사해온 yaml 파일을 Master Node에 배포하도록 명령
kubectl apply -f ./2121/deploy/k8s/namespace.yaml
kubectl apply -f ./2121/deploy/k8s/pv.yaml
kubectl apply -f ./2121/deploy/k8s/pvc.yaml
kubectl apply -f ./2121/deploy/k8s/configmap.yaml
kubectl apply -f ./2121/deploy/k8s/secret.yaml
kubectl apply -f ./2121/deploy/k8s/service.yaml
kubectl apply -f ./2121/deploy/k8s/hpa.yaml
kubectl apply -f ./2121/deploy/k8s/deployment.yaml

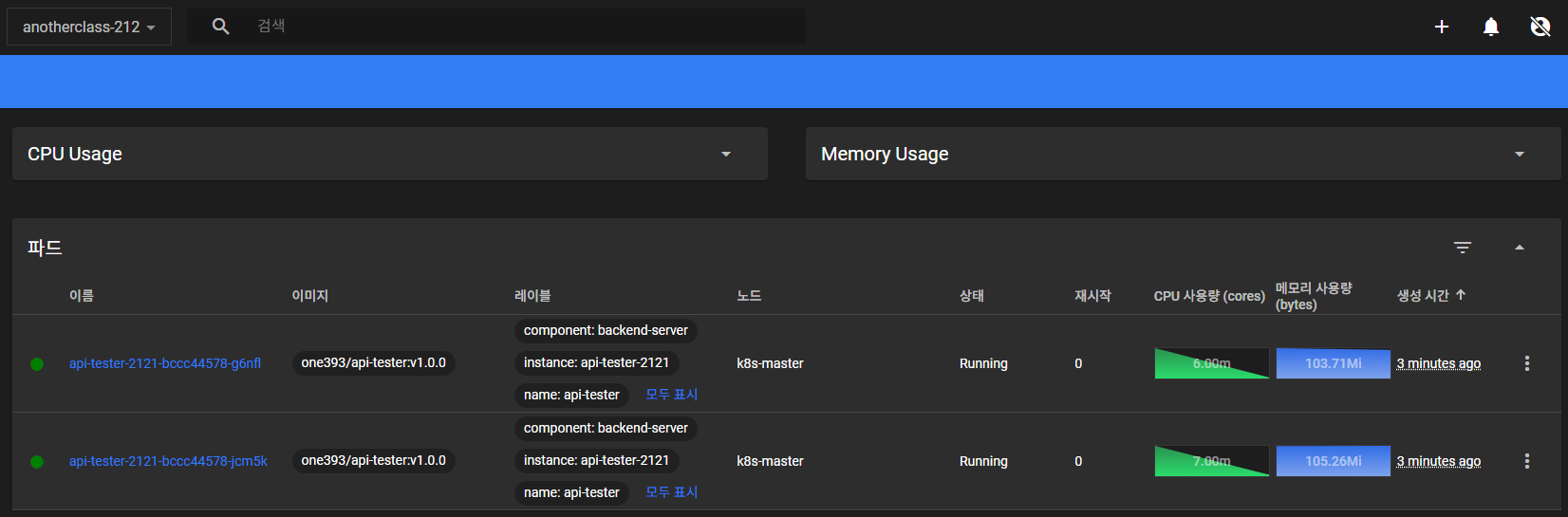

+ ) 배포 후, Container의 Volume이 Master Node에 Mount되지 않아 Pod가 실행이 되지 않는데, 경로를 확인하고 MasterNode에 디렉터리를 생성하고 Pod를 다시 생성해주면 해결된다.



! Troubleshooting

1. [VirtualBox]  failed to set up redirection of 2222 to 22. Probably a conflict with existing services or other rules

• 원인: Master Node에서도 Host OS의 2222번 포트를 사용하고, CI/CD 서버에서도 2222번 포트를 사용하려 해서 발생하는 오류
• 해결: VM의 CI/CD 서버 네트워크 설정에서 Guest의 22번 포트가 Host의 2223번으로 포워딩되도록 수정



2. [Jenkins]  Please set the JAVA_HOME variable in your environment to match the location of your Java installation.

• 원인: Java Installation 설정 단계에서 잘못된 PATH로 JAVA_HOME을 설정
  /usr/lib/jvm/java-17-openjdk-17.0.15.0.6-2.el8.x86_64/bin/java
• 해결: 위 주소에서 '/bin/java' 를 제외하고 설정



3. [Jenkins]  Error from server (Forbidden): ... Authentication required

• 원인: Jenkins에 kubectl을 사용할 수 있는 권한을 주지 않아 발생
• 해결: scp {user}@{master_node_ip}:{인증서path} ~/.kube/
