[쿠버네티스 어나더 클래스 (지상편) - Sprint 2] 15. ArgoCD 빠르게 레벨업-1



* 본 게시물은 쿠버네티스 어나더 클래스 (지상편) - Sprint 1, 2 강의와 강의 자료를 바탕으로 작성되었습니다.



Argo CD 아키텍처

• Argo CD
  • k8s 전용 배포 툴 (with Git) -> Release 파일 저장소로 반드시 Git을 사용해야 함
  • Image Updater (Argo CD의 부가 기능) -> Container Image 변경을 감지
• Argo Rollouts
  • 고급 배포 지원 (특정 배포 전략 선택)
• Argo Events
  • 이벤트 버스 아키텍처 도구 (Kafka와 유사)
• Argo Workflow
  • 워크플로우 매니지먼트 도구
  • 어떤 작업을 할 지에 대한 순서도로 CD를 선택하면 배포를 수행한다는 의미

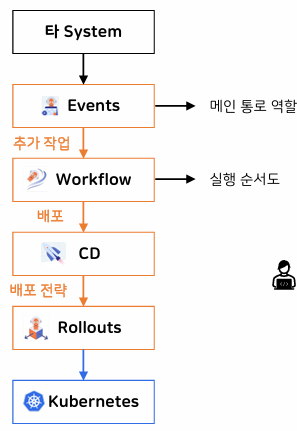

아래와 같은 순서로 동작하여 배포하게 됨

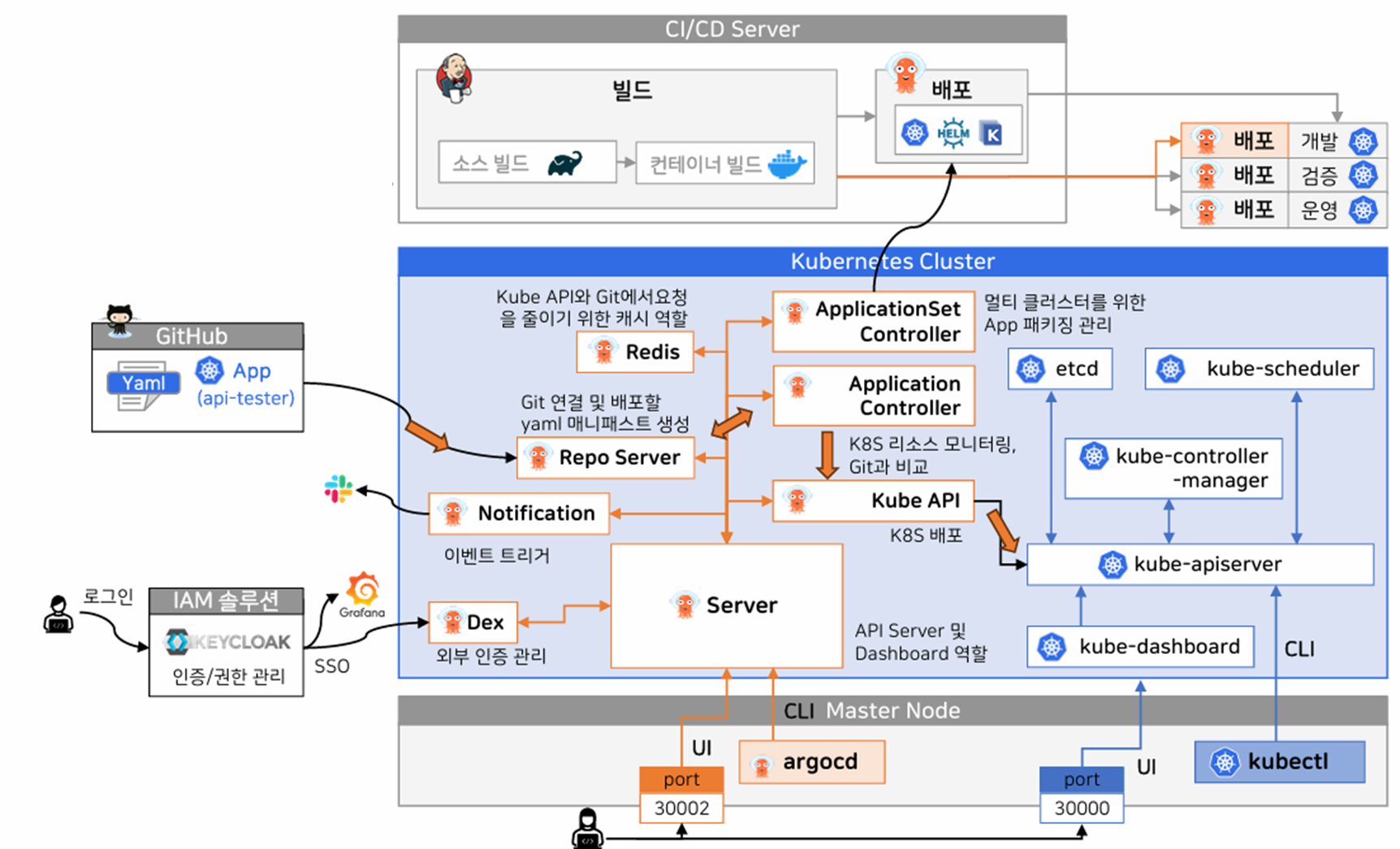

Argo CD 전체적인 흐름

Argo CD를 설치하면 K8s Cluster를 구성할 때처럼 여러 Components가 설치됨

• Server
  • API Server, Dashboard 역할
  • UI나 argocd(tool)를 설치하여 CLI로 사용할 수도 있음
• Repo Server

  • Git에 연결하여 k8s에 배포할 매니패스트 생성
• Application Controller
  • k8s 리소스 모니터링
  • Git에서 받은 내용과 비교하여 다르면, 배포
• Kube API
  • k8s로 Resource 생성 명령
• Notification
  • Argo CD에서 발생하는 이벤트를 외부로 트리거 (Ex. Slack)
• Dex
  • 외부 인증 관리
  • 주로, IAM 솔루션을 이용해 SSO 로그인을 할 수 있도록 해줌
    (한 번 로그인하면, 다른 종류의 Dashboard도 함께 자동 로그인됨)
• Redis (Memory DB)
  • Kube API와 Git에서 요청을 줄이기 위한 Cache 역할
• ApplicationSet Controller (멀티 클러스터를 위한 App 패키징 관리)
  • Cluster마다 Argo CD를 설치할 수 있지만, 하나만 설치해서 여러 Cluster로 배포해야 할 경우 사용
  • 중복되는 구성이 생길 수 있어, 환결 별로 다른 구성을 사용할 수 있도록 Templates를 제공
    (Helm와 Kustomize의 Overlay 방식과 유사)



Argo Apps 설치 및 배포

시작하기 전에,

• Github의 Repo는 크게 3가지로 분류하는 것이 접근 유저별 권한 관리와 불필요한 코드 다운로드 방지를 위해 좋음
  1. App 소스 코드 Repo
  2. Relase 전용 Repo (배포를 위한  YAML 파일이 담김 -> Helm, Kustomize 등 포함)
  3. Add-on 전용 Repo (Argo CD (Helm)Package 등)

1. Artifact Hub에서 Argo Apps를 설치하기 위한 Package를 가져옴

# helm이 설치돼 있는 서버에서 작업
# helm 레포지토리(argo-cd) 설정 및 다운로드
helm repo add argo https://argoproj.github.io/argo-helm
helm pull argo/argo-cd --version 5.52.1
helm pull argo/argocd-image-updater --version 0.9.2
helm pull argo/argo-rollouts --version 2.34.1

# 압축 해제
tar -xf argo-cd-5.52.1.tgz
tar -xf argocd-image-updater-0.9.2.tgz
tar -xf argo-rollouts-2.34.1.tgz

# 내용 확인
ls argo*

2. 가져온 Apps를 Github에 업로드

업로드 후, 개인적인 설정
(실습에서는 values-dev.yaml을 따로 만들어 nodePort 30002으로 연결시키고 나머지는 기본 설정을 사용)

# 아래 경로를 참고하여 업로드
# helm package를 Github로 업로드
https://github.com/k8s-1pro/install/tree/main/ground/cicd-server/argo/helm/argo-cd
https://github.com/k8s-1pro/install/tree/main/ground/cicd-server/argo/helm/argocd-image-updater
https://github.com/k8s-1pro/install/tree/main/ground/cicd-server/argo/helm/argocd-rollouts

3. CI/CD 서버에 Package를 다운로드하여 Argo Apps를 설치할 수 있는 Jenkins Job을 생성

Jenkins Job을 이용하여 argo가 설치될 namespace와 설치를 관리

Jenkins Dashboard > New Item > pipeline 생성

// Namespace 관리를 위한 Jenkinsfile 일부

stage('네임스페이스 관리') {
	steps {
		script{
			if (params.DEPLOY_TYPE == "namespace_create") {
					withCredentials([file(credentialsId: 'k8s_master_config', variable: 'KUBECONFIG')]) {
							sh "kubectl apply -f ./${INSTALL_PATH}/kubectl/namespace.yaml --kubeconfig " + '${KUBECONFIG}'
					}
			} else if (params.DEPLOY_TYPE == "namespace_delete") {
					withCredentials([file(credentialsId: 'k8s_master_config', variable: 'KUBECONFIG')]) {
							sh "kubectl delete -f ./${INSTALL_PATH}/kubectl/namespace.yaml --kubeconfig " + '${KUBECONFIG}'
					}
			} else {
					echo "skip namespace"
			}
		}
	}
}

// Argo Apps 배포를 관리하기 위한 Jenkinsfile 일부

stage('헬름 배포 관리') {
	steps {
		script{
				if (params.DEPLOY_TYPE == "helm_upgrade") {
						withCredentials([file(credentialsId: 'k8s_master_config', variable: 'KUBECONFIG')]) {
								HELM_DEPLOY_COMMAND =  "helm upgrade ${params.TARGET_ARGO} ./${INSTALL_PATH}/helm/${params.TARGET_ARGO} " +
										" -f ./${INSTALL_PATH}/helm/${params.TARGET_ARGO}/values-dev.yaml" +
										" -n argo --install --kubeconfig " + '${KUBECONFIG}' +
										" --wait --timeout=10m "   // 최대 10분으로 설정

								// image-updater일 경우 도커허브 credentials 주입
								if (params.TARGET_ARGO == "argocd-image-updater") {
										// https://argocd-image-updater.readthedocs.io/en/stable/basics/update-methods/
										withCredentials([usernamePassword(credentialsId: 'docker_password', passwordVariable: 'PASSWORD', usernameVariable: 'USERNAME')]) {
												HELM_DEPLOY_COMMAND += " --set config.registries[0].credentials=env:DOCKER_HUB_CREDS="+ '${USERNAME}' + ":" + '${PASSWORD}'
										}
								}

								sh "eval ${HELM_DEPLOY_COMMAND}"
								// sh "helm update argo-cd -n argo --kubeconfig " + '${KUBECONFIG}' + " --wait --timeout=10m "
						}

				} else if (params.DEPLOY_TYPE == "helm_uninstall") {
						withCredentials([file(credentialsId: 'k8s_master_config', variable: 'KUBECONFIG')]) {
								sh "helm uninstall ${params.TARGET_ARGO} -n argo --kubeconfig " + '${KUBECONFIG}'

								// CRD 삭제
								if (params.TARGET_ARGO == "argo-cd") {
										sh "kubectl delete crd applications.argoproj.io applicationsets.argoproj.io appprojects.argoproj.io --kubeconfig " + '${KUBECONFIG}'
								}
								if (params.TARGET_ARGO == "argo-rollouts") {
										sh "kubectl delete crd analysisruns.argoproj.io analysistemplates.argoproj.io clusteranalysistemplates.argoproj.io --kubeconfig " + '${KUBECONFIG}'
										sh "kubectl delete crd experiments.argoproj.io rollouts.argoproj.io --kubeconfig " + '${KUBECONFIG}'
								}
						}
				} else {
						echo "skip deploy"
				}
		}
	}
}

4. Argo CD 초기 설정

# Argo CD 초기 Password 확인
kubectl get -n argo secret argocd-initial-admin-secret -o jsonpath='{.data.password}' | base64 -d

• 출력된 텍스트를 암호로 Arco CD에 로그인 (아이디는 admin)
• Argo CD에 접속 후, User Info에서 비밀번호 변경 가능

5. App 배포

(Argo CD Applications > New App)

1. General (배포 시, 기본 옵션)
   • Application Name: api-tester-2231
   • Project Name(포함될 그룹 이름): default
   • SYNC POLICY(리소스에 대한 변경 감지 시, 수동/자동 배포를 선택): Manual
   • SYNC OPTION(배포 상세 옵션): AUTO-CREATE NAMESPACE
   • 추가적인 OPTION 기능
   • ▶ SYNC OPTIONS
     SKIP SCHEMA VALIDATION : 매니패스트에 대한 yaml 스키마 유효성 검사를 건너뛰고 배포 (kubectl apply --validate=false)
     PRUNE LAST : 동기화 작업이 끝난 이후에 Prune(git에 없는 리소스를 제거하는 작업)를 동작시킴
     RESPECT IGNORE DIFFERENCES : 동기화 상태에서 특정 상태의 필드를 무시하도록 함
     AUTO-CREATE NAMESPACE : 클러스터에 네임스페이스가 없을 시 argocd에 입력한 이름으로 자동 생성
     APPLY OUT OF SYNC ONLY : 현재 동기화 상태가 아닌 리소스만 배포
     SERVER-SIDE APPLY : 쿠버네티스 서버에서 제공하는 Server-side Apply API 기능 활성화 (레퍼런스 참조)

     ▶ PRUNE PROPAGATION POLICY(리소스 삭제 시, 정책)
     foreground : 부모(소유자, ex. deployment) 자원을 먼저 삭제함
     background : 자식(종속자, ex. pod) 자원을 먼저 삭제함
     orphan : 고아(소유자는 삭제됐지만, 종속자가 삭제되지 않은 경우) 자원을 삭제함
2. Source (연동할 Git의 정보)
   • Repository URL: https://github.com/ONE0x393/kubernetes-anotherclass-sprint2.git
   • Revision(배포할 Tag나 Branch 지정): main
   • Path(배포할 디렉터리): 2231/deploy/k8s
3. Destination
   • Cluster URL: https://kubernetes.default.svc
     (실습에서는 Argo CD가 배포할 Cluster 내부에 속해있기 때문에, 자신이 속한 Cluster의 kube-apiserver를 가리킴
   • Namespace(App을 배포할 k8s의 namespace): anotherclass-223

5-1. Kubectl을 이용한 배포

• Source에서 지정한 Path에 YAML 파일 밖에 없으면 Destination 하단에 Directory로 설정됨
• Source에서 지정한 Path 아래 YAML 파일들을 모두 배포 대상으로 간주한다는 의미

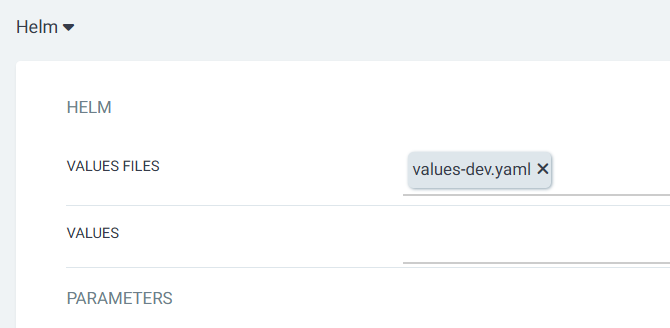

5-2. Helm을 이용한 배포

• Source에서 지정한 Path에 Helm 파일을 포함하고 있으면, Destination 하단에 Helm으로 설정됨
• 해당 배포에서 사용할 Values 파일들을 선택할 수 있음



4. Create

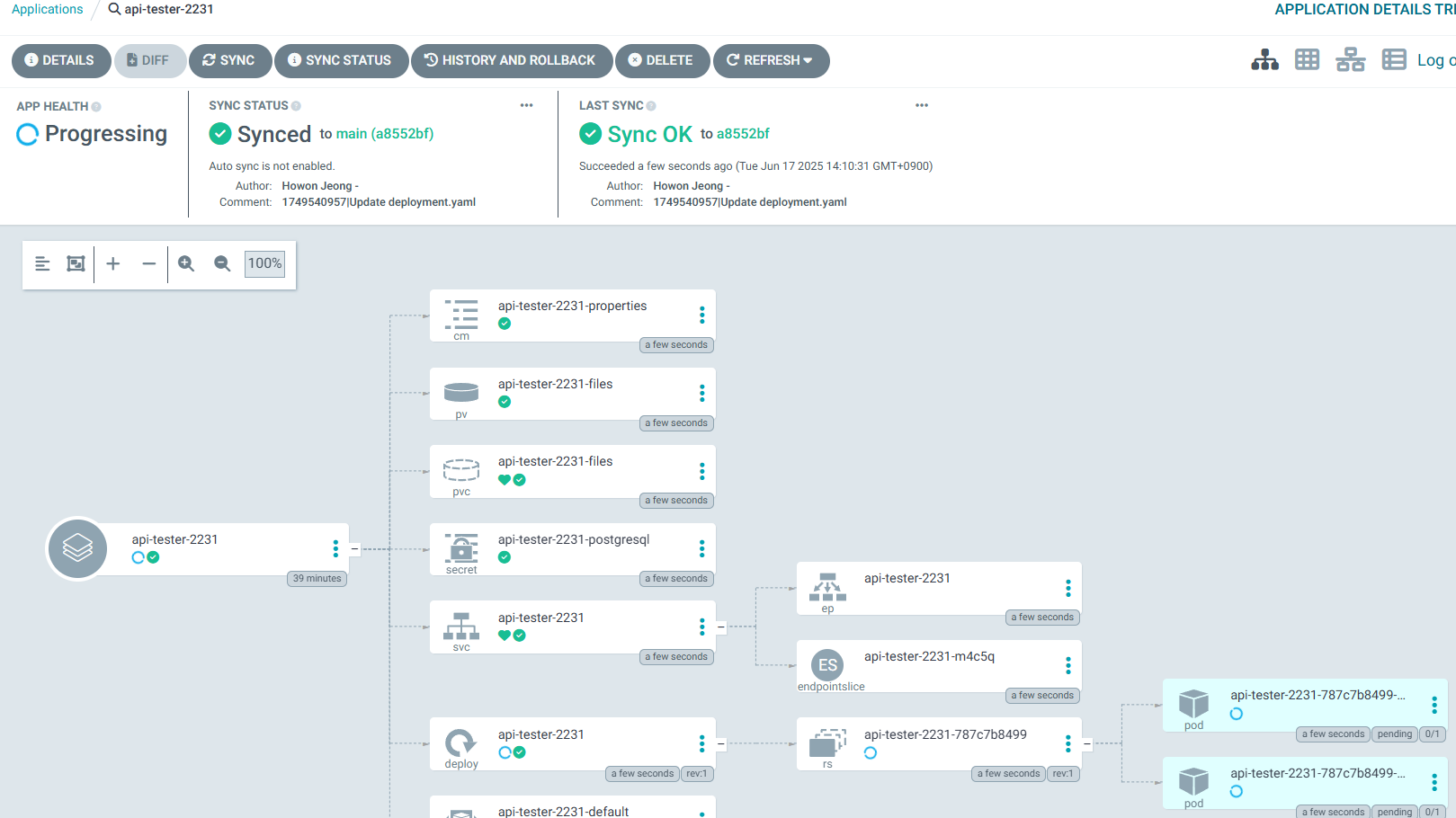

아래와 같이 Application이 생성되면 성공, 생성된 아이템을 클릭하면 상세 페이지

로 진입하게 되고 현황을 볼 수 있음



5. 배포하기

• REFRESH 버튼을 눌러 Git의 최신 내용을 가져오거나, 3분을 주기로 자동으로 최신 내용을 가져옴
• SYNC 버튼을 누르면, 미리 정의한 배포 방식들이 보이며 수정 가능함 -> 한 번 더, SYNCHRONIZE 버튼을 클릭하면 배포가 진행

배포가 완료되면, 초록색으로 변하여 시각적으로 확인 가능하며, 진행 중인 작업은 Indicator를 통해 확인할 수 있다.

또한, 그래프에 나타나있는 Resource를 클릭하는 것으로 상세정보를 확인할 수 있다.

• LIVE MANIFEST (현재 k8s의 YAML 파일 정보를 실시간으로 추적)
  • k8s에서 수정한 내용이 반영되거나, 여기서 수정한 내용도 k8s에 반영된다.
• DESIRED MANIFEST (Git의 YAML 파일 정보를 추적하며, 3분마다 갱신 -> Refresh마다,)
  • Git에서 주기적으로 내용을 가져오는 역할만 하고, 수정은 불가능
• DIFF (LIVe와 DESIRED의 YAML 파일 내용을 비교)
  • SYNC로 배포되었을 때, DESIRED의 내용으로 LIVE의 내용이 수정될 수 있을 때, DIFF에서 비교하여 보여줌
  • 만약, k8s에서 수정되면 Git에서는 해당 내용이 없으므로 DIFF에서 보여주지 않음
    (때문에,k8s에서 바로 수정하는 방식은 지양됨 -> 바뀐 내용을 추적하기 힘들기 때문)



Troubleshooting

1. 갑자기, k8s-master node가 너무 느려지고 계속 죽어버림

원인: 이전 실습에서 사용된 Namespace를 지우지 않고 남겨둬, 그 수만큼 App이 동시에 기동되고 있었음

해결: 기존의 Namespace를 제거하여 증상을 해결

추가적인 의문? -> 전부 똑같은 App이었는데, 왜 port 충돌이 나지 않았을까?
알고보니 Service에서 nodePort가 전부 다르게 설정되어 있었음 -> 만약, 같았으면 충돌 나는 것이 맞음
